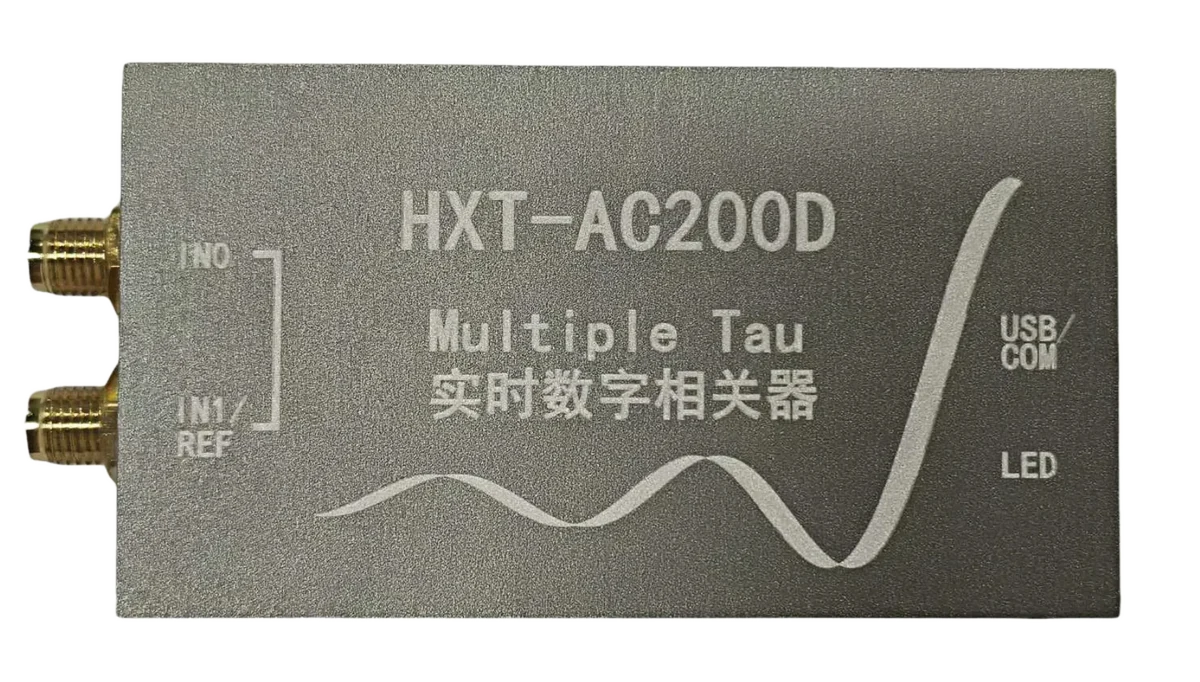

数字相关器
多 tau 实时数字相关器，初始采样时间低至 200ns，295 路指数自相关通道 实时并行运算，从噪声中提取微弱信号的特征。
核心特性
低至 200ns 初始采样
极短的初始采样时间，捕捉快速瞬变过程的相关特征。
295 路实时并行运算
指数分布的自相关通道实时计算，覆盖宽广的动态采样范围。
36 路采样监控通道
实时监视输入信号状态，FIFO 可缓存 4K 采样监控数据。
结果随时读取
单脉冲输入，自动累积计算结果和采样值，随时读取不中断测量。
时钟精度 ±10ppm
高稳定时钟基准，保证长时间累积测量的准确性。
AT 指令交互
标准串口 AT 指令集，系统集成简单快捷。
典型应用
可选型号
| 型号 | 备注 |
|---|---|
| HXT-AC200DT | 200ns 初始采样时间，USB/TTL 接口 |
| HXT-AC200DR | 200ns 初始采样时间，USB/RS232 接口 |
| HXT-AC800DT | 800ns 初始采样时间，USB/TTL 接口 |
| HXT-AC800DR | 800ns 初始采样时间，USB/RS232 接口 |
功能介绍
一般情况下，信号和噪声是相互独立的过程，信号与自身或参考信号之间具有相关性， 与随机噪声不相关。因此通过相关运算，可以在噪声中提取微弱信号或信号的某些有用特征。
相关器是一种可以实时快速进行几百路相关运算的设备，覆盖宽广的动态采样范围， 通过强大的快速实时计算能力，可以完成快速瞬变过程或随机涨落过程中 某些信号的相关特征检测和提取。
原理注释 1：由于布朗运动，纳米颗粒会引起散射光场随机涨落变化，不同大小颗粒的布朗运动速度不同， 引起光场涨落的能力不同。通过对散射光场随时间变化的相关性，可以反演测算粒径大小及分布。
原理注释 2：纳米粒子电泳运动会导致散射光发生多普勒频移，与参考光相关运算可获取拍频包络， 从而通过拍频包络反演测算纳米粒子运动速度和带电荷情况。
电气特性
| 参数 | 输入形式 | 典型值 | 极限值 |
|---|---|---|---|
| 信号输入 | CMOS | 0 ~ 3.3V | -0.3 ~ 3.6V |
| 最小输入脉宽 | — | 10ns | 6ns |
| 主机信号 | USB | — | — |
| 主机信号 | LVTTL | 0 ~ 3.3V | -0.3 ~ 3.6V |
| 主机信号 | RS232（可选） | ±13.2V | ±25V |
| 输入电压 | — | 5V±10% | — |
| 整机功耗 | — | 0.25W | 0.5W |
| 工作温度 | — | -20℃ ~ +85℃ | — |
技术指标
| 参数 | HXT-AC200D | HXT-AC800D |
|---|---|---|
| 采样时间 | 200ns ~ 6872s | 800ns ~ 27488s |
| 实时计算路数 | 295 路 | |
| 计算模式 | 自相关 IN0/IN0 | |
| 最大输入计数 | 持续 80Mcps（16/200ns） | 持续 20Mcps（16/800ns） |
| 大信号饱和时间 | 1.9h（平均计数 ≤5Mcps，饱和后自动复位并缓存错误代码） | 1.9h（平均计数 ≤1.25Mcps，饱和后自动复位并缓存错误代码） |
| 小信号饱和时间 | 237h（平均计数 ≤40kcps） | 237h（平均计数 ≤10kcps） |
| 时钟精度 | ±10ppm | |
| 采样监控通道数 | 36 路 | |
| 读取方式 | 串口 AT 指令 | |
接口说明
信号接口：采用 SMA 同轴输入单脉冲信号。
主机接口：标配 Type-C 形式 USB 转串口，默认预留一路 XH2.5 TTL/RS232（可选）接口，标准波特率 115200bps。
交互指令：相关器系列产品采用 AT 指令交互， 具体详见《HXT-AC200D_AT 指令详解》。

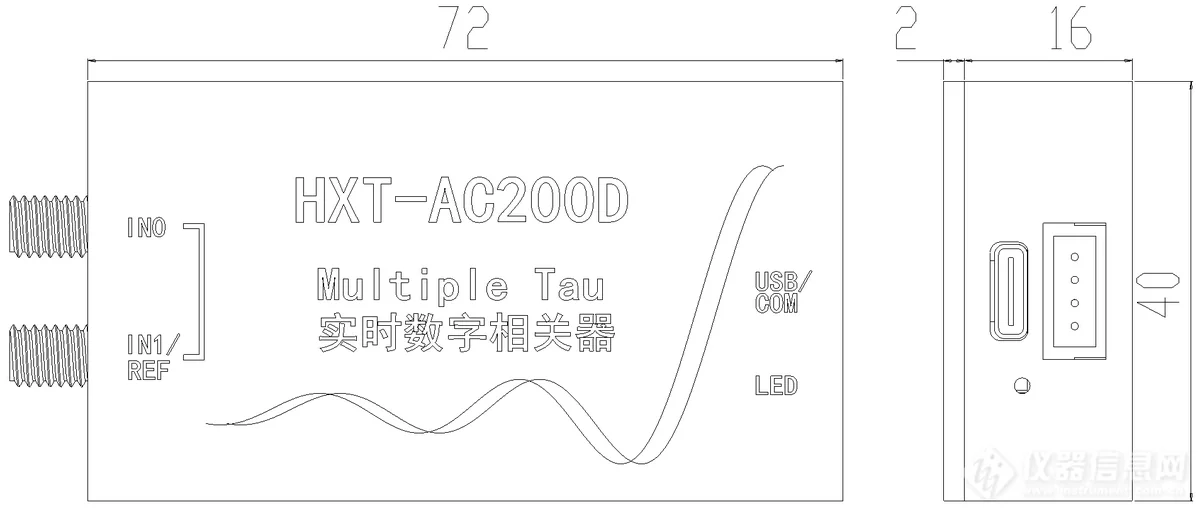

机械尺寸

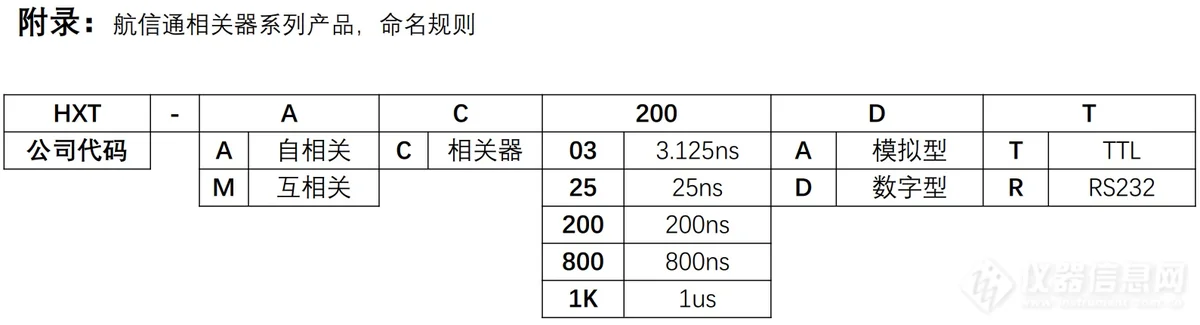

附录：产品命名规则
